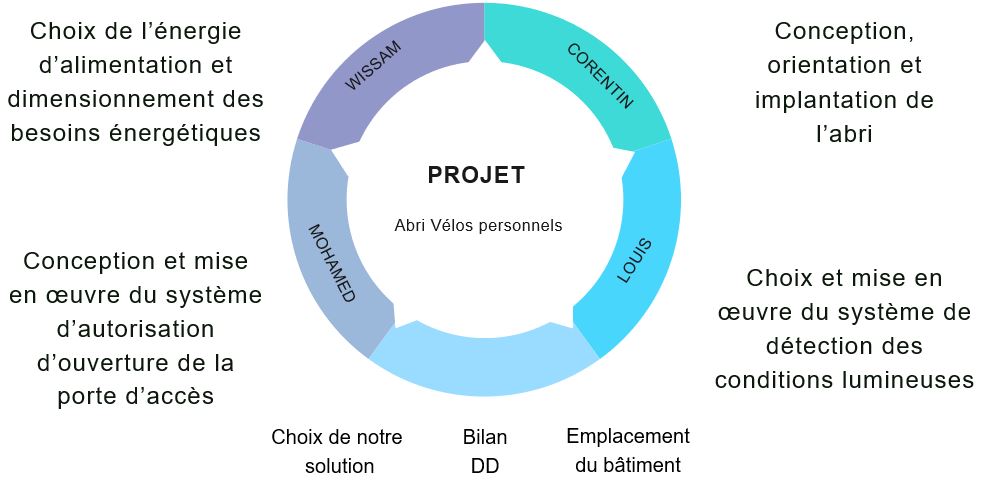

Réalisé par Mohamed, Wissam, Corentin et Louis, élèves en première STI2D en 2024 au lycée La Fayette à Clermont-Ferrand dans le cadre du projet de 36 heures d’Innovation Technologique (IT), ce projet innovant vise à concevoir un abri à vélos sécurisé, automatisé et autonome en énergie pour le personnel du lycée.
Contexte et cahier des charges
Le besoin : proposer une solution durable, pratique et automatisée pour accueillir au moins 20 vélos du personnel du lycée.
Contraintes principales
- Autonomie énergétique (zéro énergie non-renouvelable)
- Résistance aux agressions extérieures
- Éclairage automatique
- Accès sécurisé via badge (RFID)
- Intégration esthétique dans le cadre du lycée
- Coût limité à 100 € pour la maquette

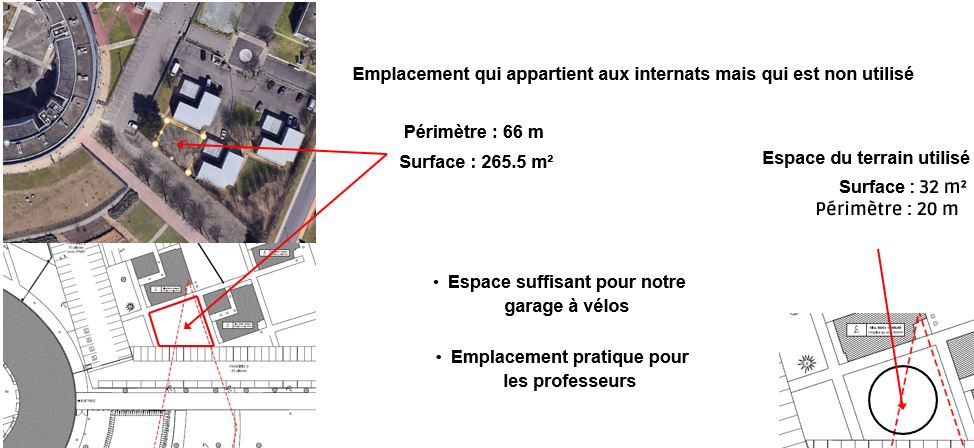

Choix de l’implantation
Après analyse du plan de masse, l’équipe a sélectionné un espace inutilisé dans l’enceinte de l’internat : 32 m² parfaitement adaptés, proches et pratiques pour le personnel.

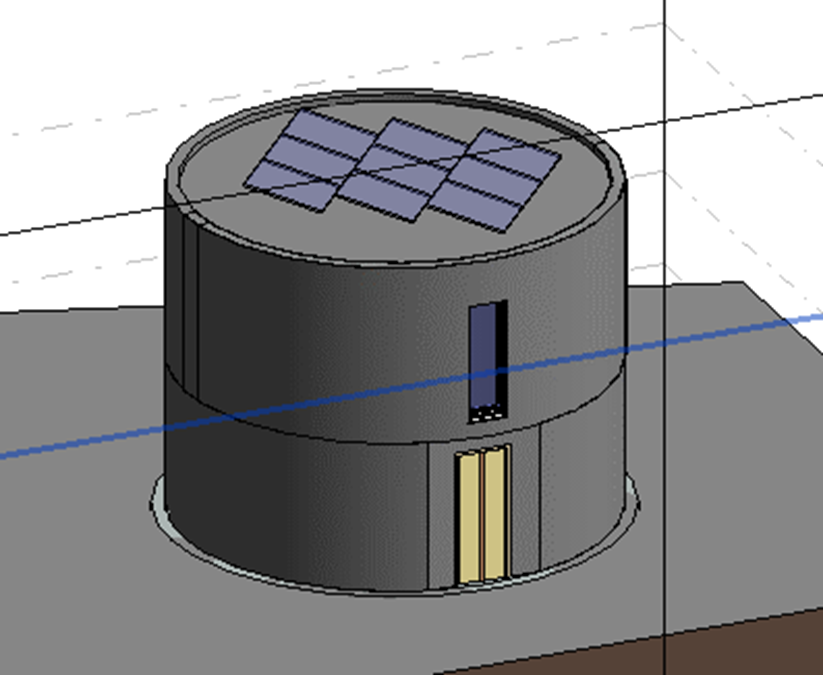

Conception du bâtiment
- Forme circulaire pour s’harmoniser avec l’existant
- Toiture terrasse pour recevoir des panneaux photovoltaïques
- Matériaux : pierre grise
- 2 étages de 2,50 m (hauteur totale : 5,25 m)
- Equipements : porte coulissante, bornes lumineuses et ascenseur à vélos

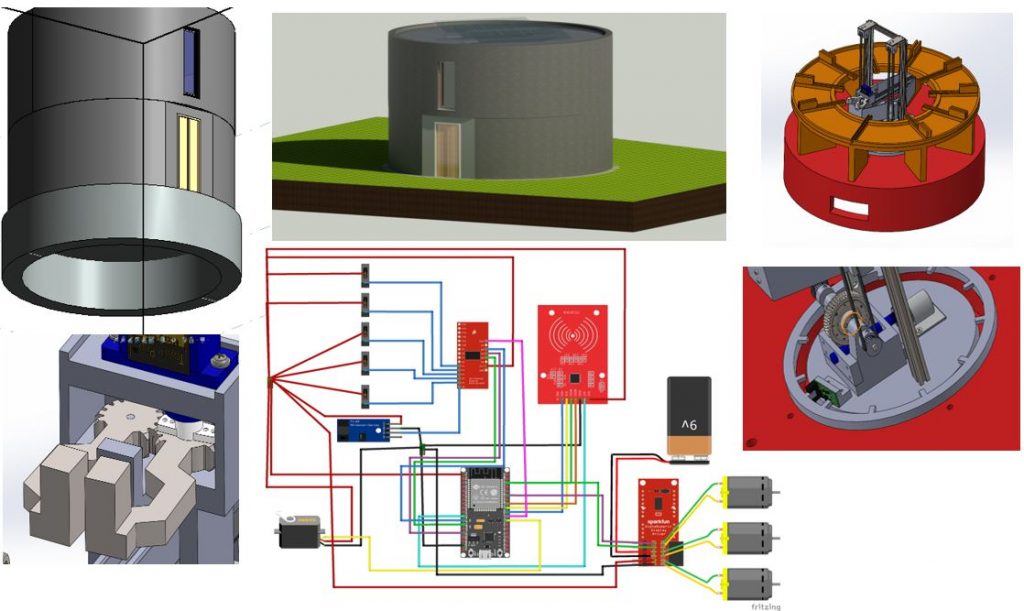

Conception mécanique, automatisation et systèmes intelligents

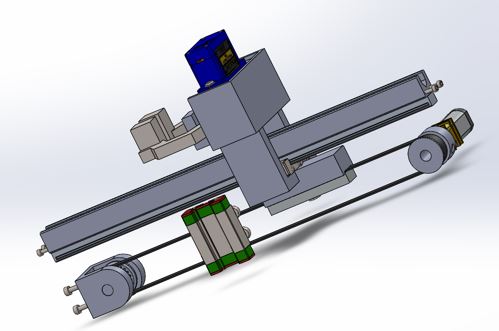

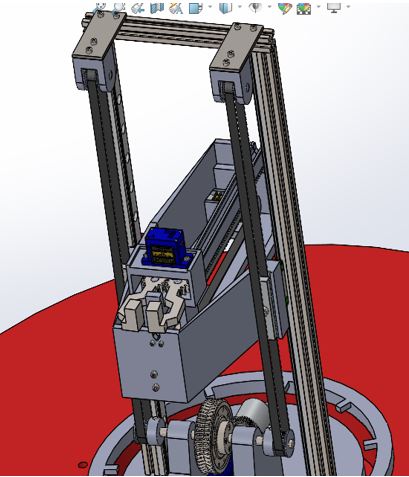

ascenseur à vélo

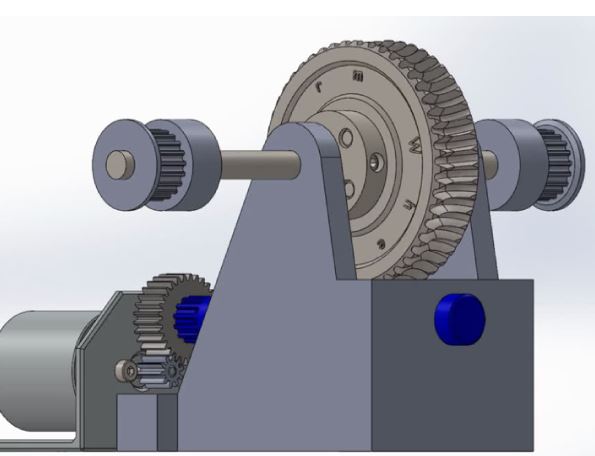

- Mécanisme utilisant poulies, roue et vis sans fin, engrenages
- Système de préhension et d’accrochage des vélos

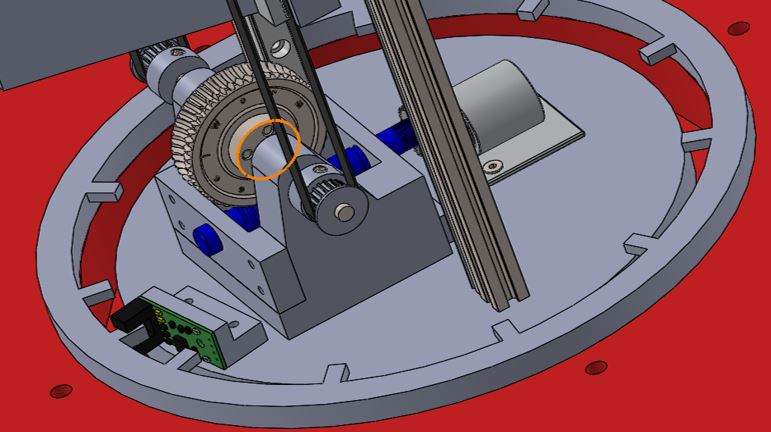

- Acquisition des vitesses moteurs (capteur de vitesse FC-03) et positionnement (5 fin de courses)
- Utilisation d’une carte ESP32 pour le traitement des informations
gestion des accès
- Contrôle par carte RFID
- Utilisation d’une carte ESP32 pour le traitement des informations

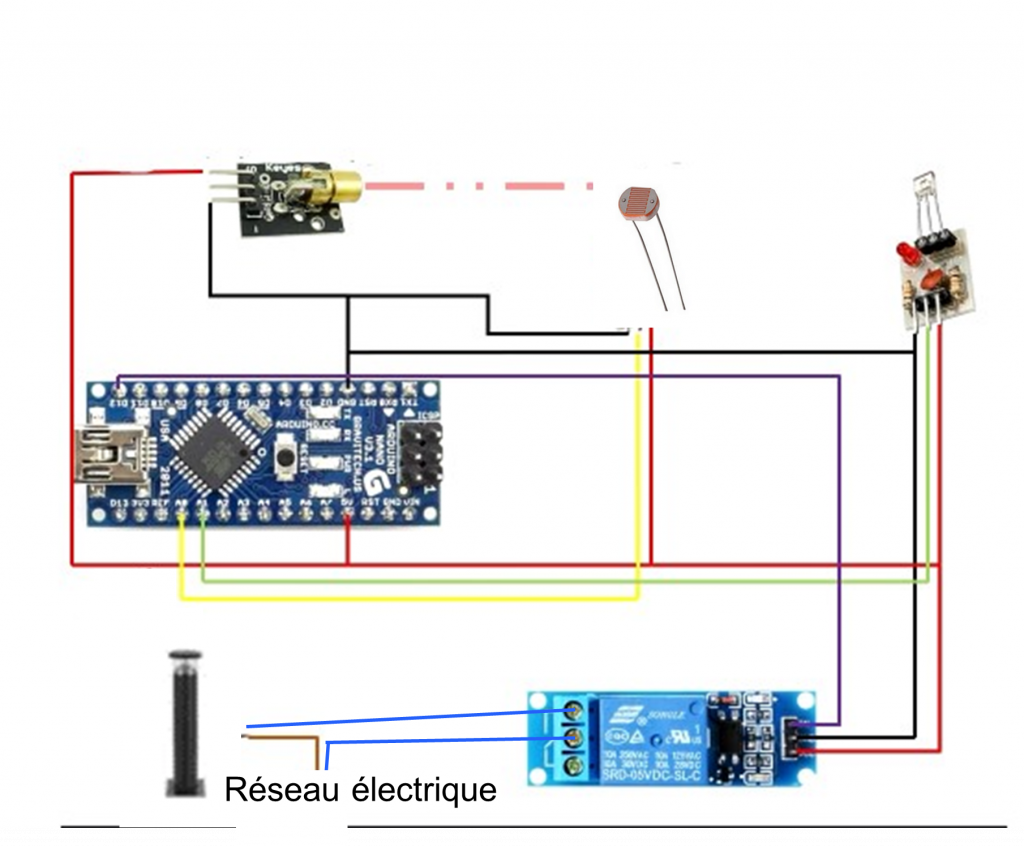

Eclairage
- Déclenchement par détecteur de présence + photorésistance
- Optimisation des emplacements
- Traitement des information avec une carte arduino NANO
Dimensionnement énergétique
- Consommation annuelle estimée : 116 kWh
- Utilisation d’un panneau solaire haut rendement (Vertex, 20 %) suffisant avec 0,5 m² de surface
- Autonomie du système garantie
Ce projet complet allie innovation technique, souci environnemental et maîtrise des outils numériques. L’abri à vélos pensé par ces quatre lycéens est un projet complet et ingénieux au service du quotidien.
Retrouver ci-dessous la présentation du projet réalisée par les èléves.
